چندی پیش شنیدم در بعضی از کشتیهای جدید بجای رادار , شاپ ای نصب شده است و برای من این انگیزه را بوجود آورد که اندکی در مورد آن جستجو کنم . کمی از برگردان سایتهای مختلف را گذاشتم .
شارپ آی( sharpeye) یک رادار با تکنولوژی دیجیتال است که در هر دو باند فرکانسی اس E/F-BAND (S-BAND)
و ایکسI-BAND) X-BAND)موجود میباشد.این سیستم بطور اساسی و مبتکرانه از تکنولوژی رادارهای دریایی امروزی خارج شده و در آن مودولاتور و مگنترون وجود ندارد بلکه از یک فرستنده جمع و جور استفاده شده است ونبود این دو بدین معنیست که شارپ آی قادر است هدف ها را از پارازیت های ناشی از اختلاف سرعت شعاعی المنتها ی موجود در مدار جدا سازی کند. این تفاوت بزرگ کارایی قابل توجهی در تشخیص هدفهای کوچک از بین پارازیت ها را ارایه داده که منجر به بالا بردن ایمنی در مانور و حرکت کشتی ها شده است.
سالها ست که رادار های مجتمع در مقاصد نظامی ,و مانورهایی که نیاز به کارآیی و دقت بالا دارند استفاده میشده است ,این رادار ها به جهت وجود تکنولوژی ارسال امواج خیلی گران تمام شده و نصب آنها بروی کشتی های تجاری یا شخصی مقرون به صرفه نبوده اند. به عبارت دیگر رادار های با تکنولژی ترانزیستوری بر پایه نیمه هادیها چندین سال است که در دسترس بوده اند و علارقم پر هزینه بودنشان به خاطر ابعاد کوچک و دقت بالاشان در مصارف نظامی و تجهیزات فضایی استفاده میشده اند.
امروزه با پیشرفت وگسترش سریع در بازار ارتباطات سیار استفاده از فرکانس های بالا تر در حد مایکرو ویو اجتناب ناپذیر است بطوری که استفاده از فرکانسهای در حد 3 گیگاهرتز که قبلا فقط در باند کاری رادار بودند به سادگی مرسوم شده.
استفاده از قطعات نیمه هادی چنان راحت است که فقط ولتاژی حدود 20 تا 50 ولت لازم دارند در مقایسه با یک مگنترون که بیش از 10000 ولت برای کار در رادار های قدیمی احتیاج دارد و این بدین معنی است که طراحی های با قابلیت اعتماد خیلی بالا عملا امکان پذیر شده است.
علاوه بر این طول عمراین المانها در محدوده صدها هزار ساعت اندازه گیری میشوند در حالی که یک مگنترون فقط 10000 ساعت طول عمر مفید دارد و مرتبا باید عوض شود.
فرستنده های جدید در رادار همانند یک آمپلی فایر عمل میکنند و از خیلی جهات شبیه به آمپلی فایر های صوتی هستند ,اول یک سیگنال کامل رادار در سطح قدرت خیلی پایین تولید میشود سپس بوسیله مدارات نیمه هادی پر قدرت آمپلی فای شده و در نهایت بوسیله آنتن انتشار داده میشود. این در حالیست که برای تولید یک رشته پالس انرژی مایکروویو از مگنترون لازم است یک ولتاژ بسیار بالا را در زمان بسیار کم به ترمینالش اعمال کنیم.

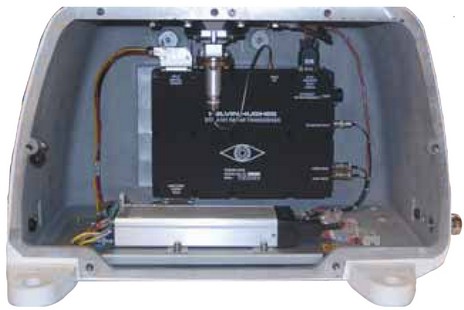

با مقایسه دو عکس زیر میبینید که چقدر المانهای رادار کوچک و کم حجم شده اند.
عکس از خودم
عکس از اینترنت
شارپ آی از تقویت کنندهای قدرت نیمه هادی استفاده میکند که نهایتا توان خروجی 170 وات و با کارایی 10 درصد دارد.این یک دست آورد بزرگ است در مقابل سیستم های رادار دریایی قدیمی که بر پایه مگنترون کار میکنند و یک خروجی 30 کیلو وات با کار کرد معمولا کمتر از 0.05 درصد دارند.
منبع: کلوین هیوج ماریتیم سیستم Www.kelvinhughes.com
سلام.تغذیه کشتی چگونه است؟.ما کانورترهای 50هرتزبه400هرتز و60هرتز می سازیم.آیا می توانیم با کشتی سازی کارکنیم؟09126 ... 824
برق کشتی همانطور که در صفحات قبلی وب توضیح داده شده است اکثر قریب به اتفاق از مولد های 440 ولت 60 هرتز تامین میشود و مصرف کننده ها نیز غالبا 60 هرتز هستند .بنابر این سازندگان تجهیزات دریایی سعی میکنند محصولاتشان مطابق با درخواست کشتی سازی ها باشد.در مواردی خاص ممکن است کانورتر استفاده شود.
با سلام و درود لطفاروش پیدا کردن اتصالی چگونه است.
ساده ترین راه برای پیدا کردن محل اتصالی این است که کلید خطوط تغذیه را یکی یکی قطع و وصل کنیم و با مشاهدهء عقربهء نشانگر ارت فالت ببینیم با قطع کدام خط، عقربه بر میگردد. معمولا" مشکل ارت فالت در مصرف کننده هائی بوجود میآید که بیشتر در معرض آب و رطوبت هستند مثل المنت های برقی آبگرمکن،تجهیزات آشپزخانه ویا هواکشهای موتورخانه. نشتی برق به بدنه
با عرض سلام و خسته نباشید وظایف assistant electronic officer چیه؟
کمک مهندس برق یا assistant electronic officer هم مثل تمام پرسنل دیگر در کشتی شرح وظایفی دارد که در اینجا بطور اجمال به آن می پردازم. همانطور که از نامش بر می آید این فرد در کشتی دستیار افسر الکترونیک است و کار او کمک به افسر الکترونیک در انجام امور محوله است. و چون معمولا" فردیست با تجربه کم در جدول شرح وظایف ,مسئولیت چندانی مستقیما" به او محول نشده است.در عین حال نگهداری و کنترل روشنائی و برق اظطراری کشتی به عهدهء اوست و بسطه به سابقه و میزان کار آمد بودنش، مسئولیت هایی از طرف افسر برق و الکترونیک یک به او واگذار میگردد.
با سلام و خسته نباشید , عدد آی پی روی تجهیزات الکتریکی نشانه چیست ؟
IP یک عدد دو رقمی است که توسط کمیسون بین المللی الکترو تکنیک ارایه شده است و درجهء مقاومت دستگاهها و تجهیزات الکترونیک در برابر نفوذ عوامل محیطی مثل گردو خاک وآب ومایعات را نشان میدهد. IP به صورت یک عدد دو رقمی بروی پلاک موتور حک شده است .عدد اول مقدار مقاومت در برابر نفوذ مواد جامد به موتور را نشان میدهد و هرچه عدد کوچکتر باشد یعنی مقدار مقاومت کمتری دارد. عدد دوم میزان مقاومت موتور در برابر نفوذ مایعات را نشان میدهد وهرچه عدد کوچکتر باشد در مقابل نفوذ آب مقاوم کمتری دارد. مثلا موتوری با IP= 54 مقاومت بهتری در برابر فاکتورهای محیطی نسبت به موتور با IP= 42 دارد.
